Tubo Voigt

[pika_]

já agora como alinhaste a caixa em função dos parametros do altifalante?

[tca]

já agora como alinhaste a caixa em função dos parametros do altifalante?

Essa é uma pergunta difícil. Por partes:

1. os tubos de Voigt que se podem encontrar pela net são muito baseados na
versão do Lowther Club of Norway (http://www.parow.no/Lowther/voigtpip.html)
muito compridos e finos com comprimento dado pela frequência de ressonância fr
do altifalante L=340/(4*fr) com um ângulo de abertura de 7 graus (340 m/s,
velocidade do som).

2. A patente do Voigt de 1936
(http://worldwide.espacenet.com/publi...R=447749A&KC=A)
por outro lado fala de umas caixas mais achatadas. Tanto no 1º caso como na
patente o comprimento está relacionado com a frequência mais baixa
L=340/(4*f). Na patente o raio da abertura inferior (raio efectivo) não deve ser superior a
L/2 e o raio efectivo da tampa de cima não inferior 1/3 do valor anterior. Outra
coisa importante é o ângulo de abertura. Na patente refere que não deve ser
superior a uma razão de 2.5/1. Também não fala da frequência de ressonância do
altifalante.

3. Os tubos modernos precisamde enchimento de modo a regularizar as frequências
de ressonância dentro do tubo, facto que não vem referido na patente. E o famoso
altifalante de Voigt com uma corneta tractix tem um tubo de ressonância sem
enchimento.

4. Há mais exemplos de tubos de Voigt em que a área da secção mais pequena não é
zero chamados de Metronomos (http://www.frugal-horn.com/metronome.html)

5. O enchimento serve de modo resolver o mau comportamento e distribuição dos
picos de ressonância (efeito de tubo, rigging). Para resolver isso há uma versão
do tubo de Voigt - Straight Pipe, mais parecida com a patente

http://www.brinesacoustics.com/Pages/Straight_Pipe.html

mas com menos enchimento. A área da secção mais pequena é "igual" à área do
speaker e a abertura maior 4 vezes essa área (ver tópico seguinte)

6. No livro Reproduction sonore a haute fidélite, G. A. Briggs, Editions Radio
Paris, Deuxiéme Édition, 1948, uma tradução para Francês dos famosos livros de Briggs,

http://www.diale.org/rshf.html

está descrita uma caixa de Voigt com as dimensões/proporções semelhantes ao do
Straight Pipe

O que leva à escolha das dimensões do meu tubo. A área do extremidade mais
estreita é "igual" à área do speaker, a abertura inferior é o dobro (de facto
enganei-me, só mais tarde reparei no lapso, mas tarde demais para resolver o
problema). O ângulo de abertura é de 4 graus. O speaker tem 7.5cm de diâmetro,
fiz umas medições no speaker para saber a frequência de ressonância, deu por
volta de 60Hz (não deve ser!) Como a fórmula do comprimento do tubo não dá o
valor para a frequência exacta de ressonância (calculado com a fórmula usual a
frequência do tubo é superior, por causa dos efeitos de bordo) tomei para o
comprimento do tubo +- 60% do valor calculado. A abertura rectangular junto ao
chão tb tem a área do speaker. E já está!

Podes ver o que ainda tenho de pensar para fazer um par novo.

Fica bem.

P.S.

Há uns quantos detalhes em que pensei, mas ficam para uma próxima

[M Figueiredo]

Caro tca e a quem mais interessar,

Uma dica para quem se aventurar na construção de caixas:
Para fazer os furos e se houver à mão uma tupia manual, o furo faz-se muito facilmente, com o diâmetro que for necessário e ainda com excelente acabamento. Para isso basta usar a tupia com a lâmina de comprimento suficiente para cortar toda a espessura da madeira. Para fazer o corte onde se quiser basta usar a técnica do jardineiro, isto é, coloca-se um prego pequeno e sem a cabeça exactamente no centro do circulo a cortar, faz-se um pequeno furo, com a medida exacta do raio do corte na base da tupia, que normalmente é de plástico duro, encaixa-se a tupia no prego que está no centro e é só rodar até fazer o arco completo.

Fácil. Se a tupia começar a ficar como a minha cheia de furitos na base, há sempre chapas de acrílico para fazer uma nova base.

Se o furo a fazer tiver um raio maior que a base da tupia, puxa-se pela cabeça e faz-se uma base que dê para esse diâmetro.

Complicado? Só se eu não consegui explicar-me bem.

Em tempos andei com ideias de fazer umas Voigt Pipe. Não calhou, mas tenho esse projecto na minha lista.

[tca]

Aqui fica mais uma experiência. Adicionei uma "tractix horn" de 500Hz.



baseado no famoso artigo "THE EDGAR MIDRANGE HORN" (http://volvotreter.de/downloads/Edgar-Midrange-Horn.pdf). As dimensões foram recalculadas para o altifalante de 3'' (7.5cm).

Optei por dobrar contraplacado de modo a fazer a curvatura, molhando, aquecendo e dobrando, .... Digo-vos não é nada fácil!



O resultado final tem falhas de acabamento mas serviu o objetivo de perceber as dificuldades na montagem de uma coisa destas e prepara a montagem de uma coisa semelhante com uns altifalantes de melhor qualidade.

[elso]

Boas,

Onde se pode comprar a lã para o amortecimento acústico?

Obrigado e abraço

[tca]

Onde se pode comprar a lã para o amortecimento acústico?

Não faço ideia, aquele que construí está vazio.

Ab.

[tca]

Aparentemente já alguém se tinha lembrado de usar speakers baratos para fazer isto:



Mais info aqui: http://www.diyaudio.com/forums/full-...d-w3-871s.html

[pika_]

uma TL? nao percebi.
esse tipo de caixa é tipicamente usado com drivers full range..

[tca]

uma TL? nao percebi.
esse tipo de caixa é tipicamente usado com drivers full range..

O FRS8 é um full range:http://www.visaton.com/en/industrie/...and/fr8_8.html

[pika_]

O que nao tinha percebido era:

Aparentemente já alguém se tinha lembrado de usar speakers baratos para fazer isto:

mas já entendi. Referia-se a usar um full range barato numa caixa deste tipo (se bem que a viught nao é bem uma TL).

o que nao falta por ai sao projectos com caixas deste tipo a usar drivers baratos. Basta procurar pelo fostex fe83, fe108 ou fe126

[tca]

o que nao falta por ai sao projectos com caixas deste tipo a usar drivers baratos. Basta procurar pelo fostex fe83, fe108 ou fe126

ah, mas esses fostex não custam 12eurs!

Tens razão que o Voigt não é um TL mas as needles tb não são nenhum dos dois, é uma mistura.

Ab.

P.S.
o FE83En custa 40eurs e pelo que estive a ver o Visaton (FRS7), apesar de ter menos 2dB de sensibilidade, deve dar resultados semelhantes... mas só experimentando.

Mas tens razão, o que não falta são projectos com os Fostex.

[Antero Pereira]

boas

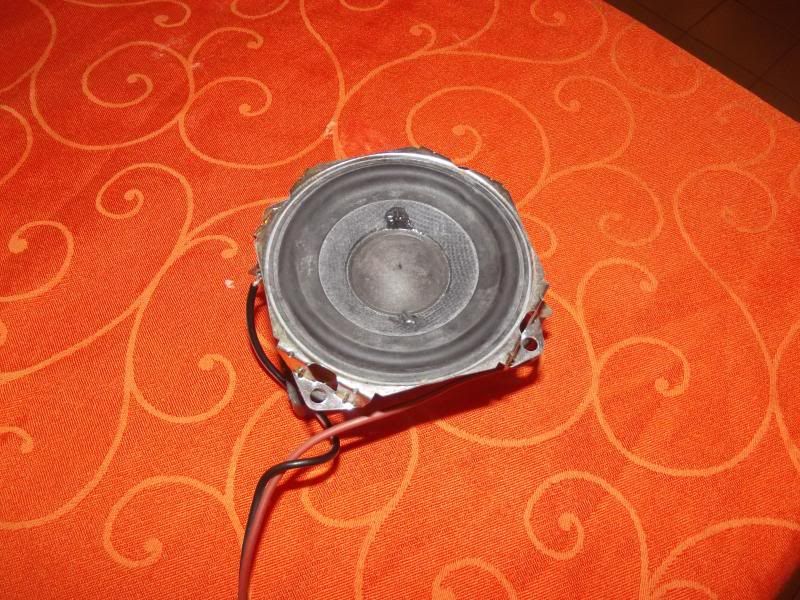

eu tenho 25 colunas destas

são da sony nove ohms, dez watts e noventa milímetros de diâmetro.

o que fazer com elas? usar 12+12 em cada coluna?

abraço

[tca]

Alguma referência escrita do altifalante?

Um line array com 10 + 10 e usava os outros para testar umas ideias, ou tudo em dois com 12+12. Qualquer coisa tipo isto (ver aqui:http://www.diyaudio.com/forums/multi...e-array-4.html).

Ab.
